Источник: "Школа яхтенного капитана."
Составитель: Е.П.Леонтьев

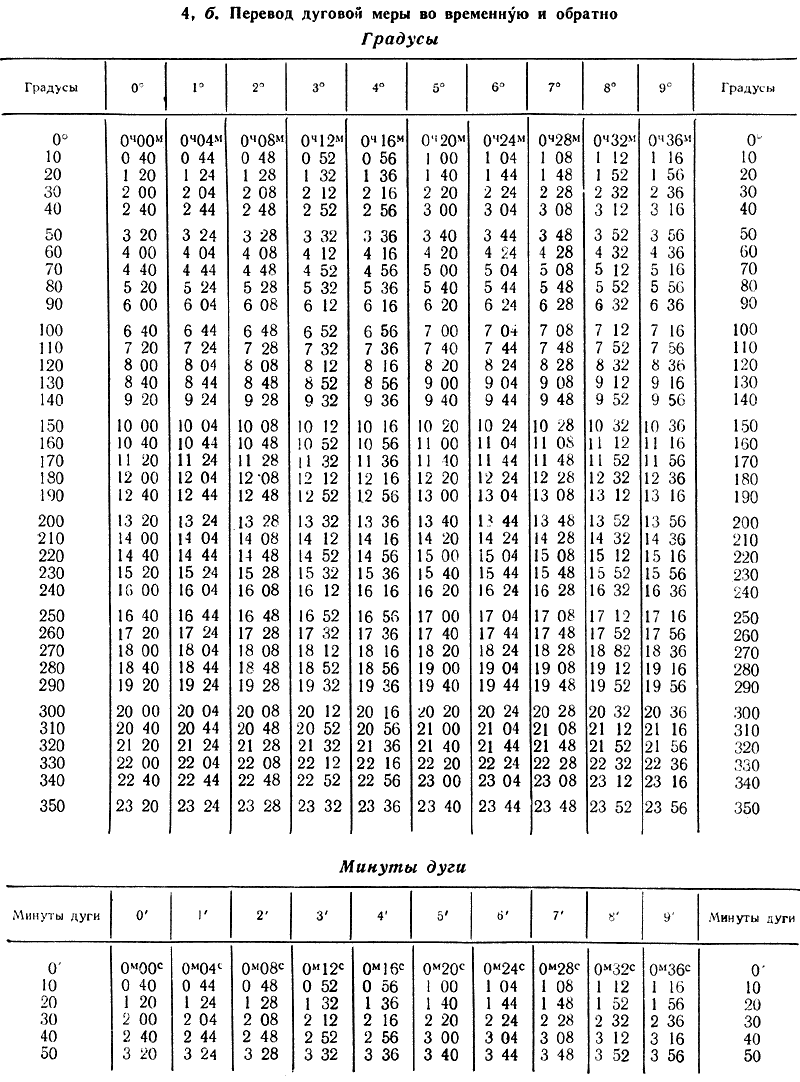

Десятые доли минут дуги

0'.1 0'.2 0'.3 0'.4 0'.5 0'.6 0'.7 0'.8 0'.9
0.40 0.80 1.20 1.60 2.00 2.40 2.80 3.20 3.60

4, в. Эфемериды Солнца для ориентирования во времени и по направлению движения яхты.

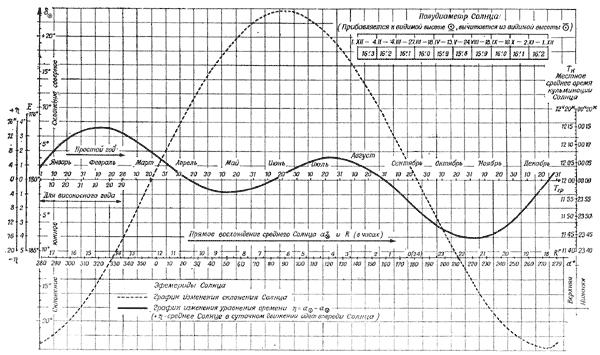

На графике (рис. 147) по горизонтальной оси нанесена шкала для отсчета календарных дат простого и високосного года, а также моментов всемирного времени Тгр (выраженных в долях суток). Слева даны вертикальные шкалы для получения:
- уравнения времени (в градусной и часовой мере),
- вспомогательной величины Е для вычисления часового угла Солнца,
- склонения Солнца .

Справа дана шкала для получения моментов наступления полудня Тк (верхняя кульминация) и полуночи по меридианному (местному) среднему времени.
По нижней шкале получают прямое восхождение среднего солнца а и вспомогательную величину R (в часовой мере) для перехода от среднего времени Т к звездному времени tv и обратно.
Все необходимые величины выбираются путем непосредственной глазомерной интерполяции на шкалах графика с помощью циркуля-измерителя; их погрешность составляет около 0,2° = 1м. Полученные по графику эфемериды можно применять при расчетах освещенности горизонта, при работе со звездной картой и звездным глобусом, при определении направления движения яхты и поправки компаса по Солнцу (с точностью до 0,5°), при ориентировании по высоте Солнца (в тех случаях, когда она приближенно измерена самодельной астролябией).

Пример А. 26 июля в момент Тгр = 17ч36м вычислить часовой угол Солнца и его склонение. Долгота места яхты = 31°50'W
Решение: 1. Выражаем Тгр в долях суток: 17,6ч: 24ч = 0,7 сут.
2. Входом по 26 июля Тгр = 0,7 сут. с точечной кривой графика получаем склонение Солнца = 19,4°.
3. Таким же входом по сплошной кривой получаем Е = 178,4°

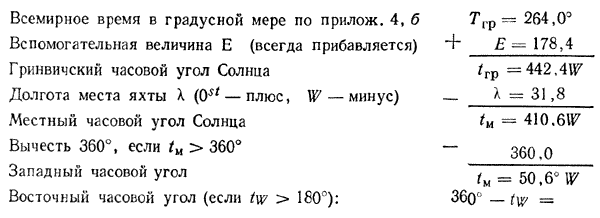

4. Вычисляем часовой угол Солнца:

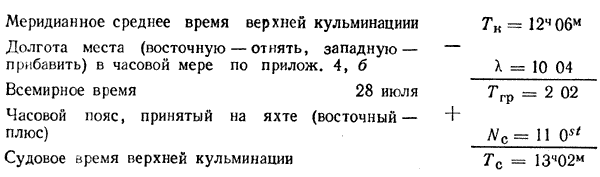

Пример Б. 28 июля вычислить судовое время верхней кульминации Солнца (момент наступления полудня) в долготе 150°59'Оst). Часы на яхте установлены по летнему времени Владивостока (№с = 11 Ost).

Решение: По календарной дате и сплошной кривой графика на шкале справа получаем:

Пример В. 12 февраля поясное время Т№ = 19ч30м. Вычислить звездное время для ориентирования по карте звездного неба.

Решение: По дате 12 февраля и нижней шкале графика находим R = 14,5ч.
Вычисляем звездное время:
tv = T - R = 19,5ч - 14,5ч = 5ч

Примечание. Суточное изменение R равно 1° = 4м. Для приближенных расчетов можно принимать:
с 1 по 15 число месяца R = 19 - 2М
с 15 по 30 число месяца R = 18 - 2М, где М - порядковый номер месяца в году.

Рис. 147.

Рис. 147.

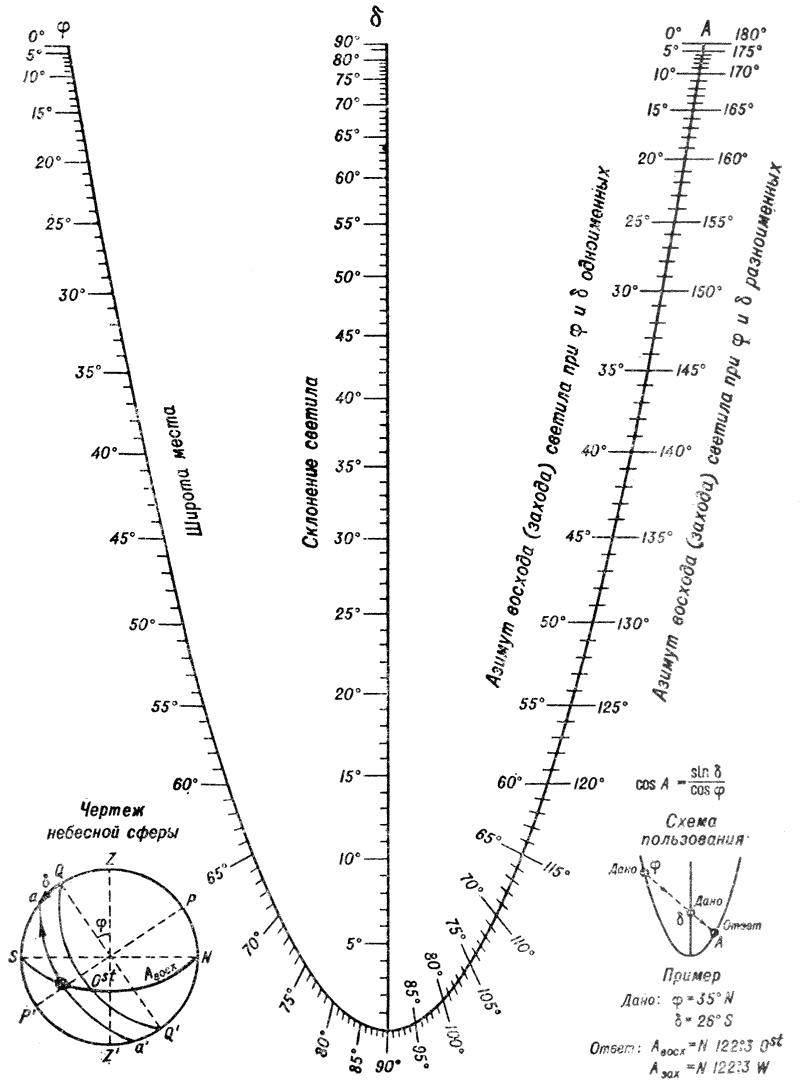

Рис. 148. Азимут истинного восхода и захода светил.

Рис. 148. Азимут истинного восхода и захода светил.

Рис. 149.

Рис. 149.

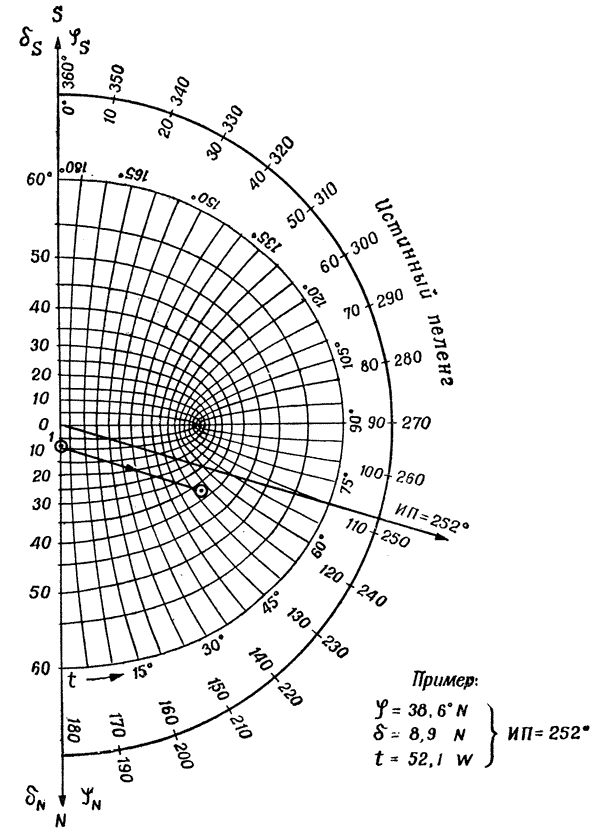

4, з. Вычисление истинного пеленга сверила по номограмме № 90199 (в северных широтах) (рис. 149)

Порядок действий:

1. На осевом меридиане номограммы (на схеме - слева) с помощью сетки эллипсов наносят точку 1 по склонению светила . (Северное склонение отсчитывают вниз, южное - вверх.
2. В северной широте по правой сетке гипербол намечают величину местного часового {угла светила t.
3. На отмеченной гиперболе с помощью сетки эллипсов по широте места N намечают точку 2.
4. Соединяют паралельной линейкой точку 1 и точку 2. Направление от точки 1 на точку 2 переносят к центру номограммы 0.
5. По внешней шкале (справа) читают величину истинного пеленга светила: если часовой угол был восточный - по внутренней ее оцифровке, если западный - по наружной.

(На показанной схеме решен пример 10).
