Источник: "Справочник яхтсмена".
Автор: Боб Бонд.



Для максимального использования возможностей яхты надо хорошо знать способы увеличения движущей силы парусов и уменьшения сопротивления, оказываемого корпусом и стоячим такелажем. Для каждой яхты существует оптимальная скорость ветра, при которой кренящая сила парусов уравновешивается максимальной откренивающей силой экипажа. Поскольку плавание острыми курсами определяет эффективность парусного вооружения, настраивают яхту на высокую скорость именно на этих курсах. Перед началом плавания нужно решить, на какой ветер настраивать яхту. Возможно придется увеличить движущую силу парусов, если ветер будет слабее оптимального, или уменьшить кренящую силу при слишком сильном ветре.
Полные паруса обеспечивают большую движущую силу, чем плоские, но создают и больший кренящий момент, поэтому надо решить, достаточен ли вес экипажа яхты для ее уравновешивания. Когда-то на одной яхте находилось несколько комплектов парусов для различных условий, но современная яхта имеет один комплект парусов, и ее вооружение обеспечивает необходимые варианты настройки на меняющиеся условия. Не все яхты оснащены теми средствами настройки, которые упоминаются в этом разделе (иногда это не позволяют ограничения класса). Для каждой яхты надо производить собственную настройку. Прежде чем приступить к этому, полезно вспомнить основные принципы аэродинамики.

Если яхта новая или же вам не приходилось раньше ходить на ней, первое, что необходимо сделать, - это испытать ее. Рекомендуется сначала опробовать аналогичную яхту, о которой известно, что она быстро ходит, а затем вооружать свою точно так же. Как бы "оттолкнувшись" от этого, можно начинать любые необходимые переделки. Практика показывает, что точно настроить яхту можно только на плаву, однако различные средства настройки следует предварительно отрегулировать на берегу.
Обычно швертбот ставят на тележку при умеренном ветре скоростью около 4-6 м/с (3-4 балла) и разворачивают его так, чтобы он оказался на курсе крутой бейдевинд. Потом ставят паруса, не слишком сильно натягивая грота-шкот, - так, чтобы исчезли малейшие вертикальные складки на парусе вдоль гика. Не следует "втугую" набивать оттяжку Канингхема при отсутствии горизонтальных складок вдоль передней шкаторины. Гика-шкот выбирают, пока нижняя лата не займет положение, параллельное ДП яхты. Затем, посмотрев вверх на парус, определяют точку максимальной глубины его профиля ("пуза"). У большинства швертботов она должна быть на расстоянии от одной трети до половины ширины паруса от передней шкаторины. Чем больше стаксель заходит за грот, тем ближе к корме должна быть точка максимальной глубины грота. Далее смотрят на заднюю шкаторину стакселя с подветренной стороны и регулируют натяжение стаксель-шкота и положение его кипы таким образом, чтобы задняя шкаторина стакселя была параллельна поверхности грота по всей высоте. В зависимости от формы щели между парусами и силы натяжения их задних шкаторин улучшаются или ухудшаются ходовые качества яхты. Отрегулировав угол стаксель-шкота и силу его натяжения, следует настроить парус так, чтобы все индикаторы у передней шкаторины стакселя были расположены горизонтально и направлены в корму.
Остальную настройку яхты производят обычно на плаву. В очень слабый ветер и при отсутствии волн надо добиться наилучшего обтекания (без завихрений) парусов потоком воздуха. Проще всего это получить на более плоском парусе. На некоторых яхтах сделать парус более плоским можно, изогнув мачту путем регулировки натяжения вант и выбрав грота-шкот.

В слабый ветер и на волнении паруса должны быть более полными для создания большей тяги. При усилении ветра следует держать паруса полными, а мачту - как можно более прямой, пока экипаж в состоянии откренить яхту.
В сильный ветер увеличивают изгиб мачты в продольной плоскости, чтобы сделать парус более плоским. Для этого изменяют натяжение гика-шкота, положения ползуна гика-шкота на погоне и кипы стаксель-шкота. Верхние части грота и стакселя могут закручиваться под ветер, выпуская поток воздуха. Большой изгиб мачты при увеличении ветра не только делает грот более плоским и ослабляет натяжение задней шкаторины, но и увеличивает щель между стакселем и гротом и ослабляет заднюю шкаторину стакселя (следовательно уменьшается аэродинамическая сила, действующая на парус). Различные средства настройки яхты должны быть соответственно промаркированы, чтобы их можно было быстро устанавливать в определенное положение. Сделав любую настройку, надо обязательно опробовать ее в сравнении с другой яхтой. Настройку яхты можно считать эффективной только в случае, если скорость яхты увеличится.

МАЧТЫ.

Мачты обычно изготовляют из алюминиевого сплава, свойства которого, в отличие от дерева, не зависят от влажности. Мачта - одно из основных средств настройки парусов, влияющих на форму грота. Однако саму мачту нельзя настраивать, за исключением выбора более жесткой или более гибкой. Другие средства настройки, в частности краспицы и регулировочный винт в пяртнерсе, предназначены для контроля степени изгиба мачты и таким образом влияют на форму паруса. При нормальных условиях плавания, когда важно чтобы грот был более полным, мачта должна быть прямой. Чтобы сделать грот более плоским, мачте дают возможность изогнуться в продольной плоскости или создают такой изгиб заранее. Мачта может изгибаться и в поперечной плоскости, что также влияет на форму паруса. При изгибе верхней части мачты в подветренную сторону верхняя часть грота будет провисать в ту же сторону. Это приведет к "отдуванию" паруса, что уменьшит давление ветра на парус и соответственно кренящий момент.

Мачта прямая. Продольный изгиб мачты. Поперечный изгиб мачты. Регулировочный винт в пяртнерсе.

Мачта прямая.
Грот имеет проектную полноту.

Продольный изгиб мачты.
Грот становится более плоским.

Поперечный изгиб мачты.
Мачта прямая (слева) и изогнутая под ветер (справа).

Регулировочный винт в пяртнерсе.
Устройство предназначено для горизонтальной смещения мачты на уровне палубы, что вызывает дополнительный изгиб мачты в продольной плоскости.

КРАСПИЦЫ.

Краспицы - одно из основных средств регулировки изгиба мачты. Они передают нагрузку с вант на среднюю часть мачты. Степень отклонения вант от нейтрального положения за счет краспиц определяет поведение мачты при работающих парусах. Следует помнить, что только наветренная ванта и краспица находятся под нагрузкой и, таким образом, влияют на изгиб мачты. Краспицы нельзя регулировать во время плавания - это надо сделать до спуска на воду.

Угол краспиц.
Изгиб мачты в нос или корму регулируется углом установки краспиц относительно ДП яхты. Если краспицы расположены в плоскости вант, то мачта не получает продольного изгиба. При изгибе средней части мачты в сторону носа краспица будет двигаться вместе с мачтой и тянуть вперед ванту, сопротивляющуюся этому перемещению. Если концы краспиц направлены в корму, то ванты отклоняются от нормального положения также в корму. Когда ванта напряжена, она старается распрямиться, смещая краспицу в нос. Краспицы, концы которых направлены в нос, отклоняют ванты от нормального положения также вперед. Противодействуя созданному напряжению, ванта смещает краспицу и середину мачты в корму. Таким образом предотвращается естественный изгиб мачты или даже вызывается обратный изгиб, если натяжение вант достаточно велико.

Длина краспицы.
Степень изгиба мачты зависит также от длины краспицы, которую можно регулировать до установки мачты. Длинные краспицы придают мачте боковую жесткость, а иногда вызывают обратный изгиб. Если длину краспиц отрегулировать так, чтобы они не искажали прямолинейности вант, тогда краспицы будут уменьшать любой естественный изгиб мачты. Короткие краспицы снижают жесткость мачты и вызывают ее боковой изгиб.

Угол краспицы. Длина краспицы.

Угол краспицы.
Краспицы, направленные в корму (см. слева), смещают среднюю часть мачты в нос. Краспицы, концы которых направлены в нос, смещают среднюю часть мачты в корму.

Длина краспицы.
Краспицы под сжатием, в нейтральном положении и под растяжением.


ЦЕНТРАЛЬНАЯ ПРОВОДКА ГИКА-ШКОТА.

Различают два типа центральной проводки гика-шкота - с поперечным погоном и ползуном и с центральной консолью. При плавании острыми курсами перемещение ползуна по погону позволяет регулировать натяжение задней шкаторины и "крутку" паруса. Изменяя положение блоков гика-шкота на гике, можно управлять изгибом мачты. При вертикальном направлении тяги гика-шкота натяжение задней шкаторины вызывает отклонение топа мачты в корму. При перемещении блоков гика-шкота к ноку гика последний, упираясь в мачту, будет изгибать ее в нижней части.
Если проводка гика-шкота имеет центральную консоль, то гика-шкот используют только для установки гика под необходимым углом к ДП яхты. В этом случае нужна более сильная оттяжка гика, чтобы управлять натяжением задней шкаторины грота и его "круткой". Следовательно, вызвать изгиб мачты можно только оттяжкой гика, а не натяжением гика-шкота.

Изменяя натяжение гика-шкота, можно управлять изгибом мачты. При центральной проводке гика-шкота с блоком на поперечном погоне можно контролировать угол установки гика и "крутку" грота. При центральной проводке гика-шкота с нижним блоком, закрепленным на консоли, можно контролировать угол установки гика.

Изменяя натяжение гика-шкота, можно управлять изгибом мачты. Если гика-шкот расположен вертикально, то при его натяжении изгибается только топ мачты; если блоки гика-шкота смещены к ноку гика, то при натяжении гика-шкота изгибается средняя часть мачты.

При центральной проводке гика-шкота с блоком на поперечном погоне можно контролировать угол установки гика и "крутку" грота.

При центральной проводке гика-шкота с нижним блоком, закрепленным на консоли, можно контролировать угол установки гика.

ОТТЯЖКА ГИКА.

Оттяжка гика.Оттяжка гика - это устройство, которое ограничивает перемещение нока гика вверх и обеспечивает управление "круткой" паруса. Оттяжка гика, так же как и гика-шкот с центральной проводкой, показанный на рисунке справа вверху, создает силу, действующую вдоль гика. Наиболее удобна в эксплуатации оттяжка гика рычажного типа. Даже незначительное изменение натяжения оттяжки может сильно повлиять на настройку парусов. Например, небольшое ослабление оттяжки гика при плавании полными курсами под спинакером позволит верхней части грота уйти под ветер и облегчит откренивание яхты.


ЛАТЫ.

Латы играют значительную роль в обеспечении правильной формы паруса. Латы изготовляют из разных материалов, но они обязательно должны обладать гибкостью. На полных парусах в слабый и умеренный ветры ставят более гибкие латы, чем на плоских парусах в сильный ветер. Короткие латы (их длина меньше ширины паруса) должны быть на внутреннем конце более тонкими для увеличения их гибкости. Это предотвратит искажение - жесткий излом профиля паруса. Сквозные латы, простирающиеся по всей ширине паруса, должны быть гибкими, но не тонкими, так чтобы при изгибе их руками получалась плавная кривая. Длинные латы используют для регулировки пуза паруса. С этой целью их заводят в латкарман паруса и закрепляют плотно или с некоторой свободой. Каждый парус должен иметь свой комплект лат, подогнанных к профилю паруса. Все латы необходимо промаркировать, чтобы знать, в какой латкарман и каким концом их вставляют.

ОТТЯЖКА КАНИНГХЕМА.

Оттяжка Канингхема позволяет регулировать натяжение передней шкаторины паруса. Она представляет собой снасть, проведенную через люверс или блок в районе галсового угла паруса. Один конец оттяжки обычно крепят вокруг пятки гика, а другой, управляемый талями, проводят вдоль одного из бортов к рулевому. Регулировка натяжения передней шкаторины паруса позволяет менять положение точки максимального прогиба профиля паруса. При усилении ветра эта точка будет смещаться в корму, а чтобы вернуть ее в прежнее положение, надо выбрать оттяжку Канингхема. Побочный эффект увеличения натяжения оттяжки Канингхема - задняя шкаторина становится более плоской и верхняя часть паруса слегка выгибается на ветер. Эта оттяжка встречается как на гроте, так и на стакселе, но чаще всего на гроте. Во всех случаях натяжение оттяжки Канингхема должно приводить к разглаживанию любых горизонтальных складок вдоль передней шкаторины паруса.

СТАКСЕЛЬ-ФАЛ.

Усилие, создаваемое мачтой, должно передаваться на переднюю шкаторину стакселя, а не на штаг. Поэтому стаксель-фал делают из стального троса. Его натяжение не должно позволять передней шкаторине провисать в подветренную сторону больше возможно допустимого. Провисание передней шкаторины стакселя может привести к тому, что профиль паруса около передней шкаторины будет слишком полным, а задняя шкаторина подвернется на ветер (закроется). В результате яхта не сможет идти круто к ветру и кренящая сила возрастет. На некоторых яхтах стаксель-фал является единственным средством для изменения натяжения вант. Слишком сильное натяжение передней шкаторины стакселя, как правило, нежелательно. Поэтому ткань стакселя крепят к ликтросу только в фаловом углу, а натяжение ткани передней шкаторины регулируют оттяжкой Канингхема.

ГРОТА-ШКОТ.

Парус имеет полную форму, когда грота-шкот растравлен.

Парус имеет полную форму, когда грота-шкот растравлен.

Парус становится плоским, когда грота-шкот выбран "втугую".

Парус становится плоским, когда грота-шкот выбран "втугую".

Эту снасть используют для регулировки натяжения нижней шкаторины грота. На многих швертботах она представляет собой просто линь, который проводят через кренгельс в шкотовом углу грота и закрепляют на гике с нужным натяжением. На гоночных швертботах часто применяют устройства с системой талей внутри гика и регулировочным линем, проведенным через блок на мачте по направлению к корме. При увеличении натяжения грота-шкота нижняя половина паруса становится более плоской, а пузо грота смещается назад. Грота-шкот выбирают так, чтобы исключить малейшие вертикальные складки на парусе.


КИПЫ СТАКСЕЛЯ.

От положения кипы стаксель-шкота зависит работа задней шкаторины стакселя и ширина щели между парусами. Желательно иметь возможность перемещать кипы и в нос, и в корму, и поперек судна. Последнее позволяет в сильный ветер увеличить щель между парусами и сделать стаксель более плоским. И наоборот, если в слабый ветер шкотовый угол передвинуть ближе к ДП яхты, парус станет более полным и щель между парусами уменьшится.

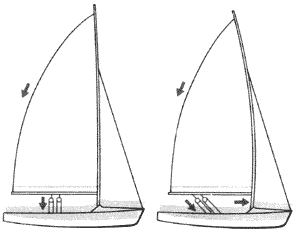

Небольшое натяжение всех средств настройки обеспечивает вертикальное положение мачты и полный парус.

Небольшое натяжение всех средств настройки обеспечивает вертикальное положение мачты и полный парус.

Максимальное натяжение всех средств настройки обеспечивает изогнутое положение мачты и плоский парус.

Максимальное натяжение всех средств настройки обеспечивает изогнутое положение мачты и плоский парус.

Хорошая форма щели между гротом и стакселем при правильном натяжении задней шкаторины стакселя.

Хорошая форма щели между гротом и стакселем при правильном натяжении задней шкаторины стакселя.

КОМБИНИРОВАНИЕ СРЕДСТВ НАСТРОЙКИ.

Необходимо одновременно использовать все средства настройки парусов, чтобы добиться их желаемой формы. На рисунках показаны два варианта настройки одного паруса. У яхты с прямой мачтой гика-шкот и оттяжка гика выбраны не "втугую", а регулировочный винт пяртнерса мачты находится в нейтральном положении. Грота-шкот выбран нормально и оттяжка Канингхема растравлена полностью. Верхняя лата плотно подогнана внутрь латкармана. В результате такой настройки грот имеет максимальную полноту. На втором рисунке представлена яхта с максимально возможным изгибом мачты. Такое положение мачты достигается смещением ее вперед с помощью регулировочного винта пяртнерса при сильном натяжении гика-шкота и оттяжки гика. Грота-шкот выбирают "втугую", оттяжку Канингхема осаживают полностью вниз, верхнюю лату подгоняют внутрь латкармана не очень плотно. В результате мачта максимально изгибается и парус становится плоским.
